ความยาวคลื่น: | 793nm | กำลังขับ: | 90w |
---|---|---|---|
เส้นผ่านศูนย์กลางแกนไฟเบอร์: | 106.5µm | การป้องกันข้อเสนอแนะ: | 1900-2100nm |
แอปพลิเคชั่น: | แหล่งปั๊มไฟเบอร์เลเซอร์ | ชื่อ: | 793nm 90W ไฟเบอร์ออปติกคู่ไฟเบอร์ออปติกเลเซอร์สำหรับไฟเบอร์เลเซอร์แหล่งปั๊ม |
แสงสูง: | เลเซอร์ไดโอดไฟเบอร์คู่ 793nm,เลเซอร์ไดโอดไฟเบอร์คู่ 90w,เลเซอร์ไดโอดไฟเบอร์คู่ 90w |

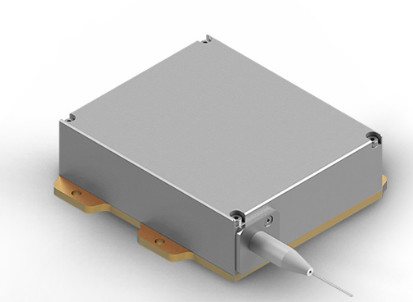

793nm 90W ไฟเบอร์ออปติกคู่ไฟเบอร์ออปติกเลเซอร์สำหรับไฟเบอร์เลเซอร์แหล่งปั๊ม
คุณสมบัติ:
ความยาวคลื่น 793nm
กำลังขับ 90W
เส้นผ่านศูนย์กลางแกนไฟเบอร์ 106.5µm
0.22NA
1900nm-2100nm ป้องกันการป้อนกลับ
แอปพลิเคชั่น:
แหล่งปั๊มไฟเบอร์เลเซอร์
ข้อมูลจำเพาะ (25 ℃)
|
สัญลักษณ์
|
หน่วย
|
K793DN1RN-90.00W | |||
ขั้นต่ำ | ทั่วไป | ขีดสุด | ||||
ข้อมูลออปติคัล | CW-กำลังขับ | โป | W | 90 | - | - |
ความยาวคลื่นกลาง | λc | นาโนเมตร | 793±3 | |||
ความกว้างสเปกตรัม (FWHM) | △λ | นาโนเมตร | - | 3 | 5 | |
การเปลี่ยนแปลงความยาวคลื่นด้วยอุณหภูมิ | △λ/△T | นาโนเมตร/℃ | - | 0.3 | - | |
0.15/0.22NA | - | % | 85 | 90 | - | |
ข้อมูลไฟฟ้า | ประสิทธิภาพไฟฟ้าสู่แสง | วิชาพลศึกษา | % | 38 | - | |
เกณฑ์ปัจจุบัน | lth | อา | - | 11 | 12.5 | |
การดำเนินงานปัจจุบัน | ตัด | อา | - | 1.6 | - | |
แรงดันไฟฟ้า Operating | Vop | วี | - | 21.6 | 24 | |
ประสิทธิภาพความลาดชัน | η | มี A | - | 9.5 | - | |
ข้อมูลไฟเบอร์
|
เส้นผ่าศูนย์กลางแกน | Dcore | μm | - | 106.5 | - |
เส้นผ่านศูนย์กลางการหุ้ม | Dclad | μm | - | 125 | - | |
รูรับแสงตัวเลข | NA | NA | - | 0.22 | - | |
ความยาวไฟเบอร์ | Lf | ม | - | 2.0 | - | |
เส้นผ่านศูนย์กลางของท่อไฟเบอร์หลวม | - | mm | 0.9mm | |||
รัศมีการดัดขั้นต่ำ | - | mm | 50 | - | - | |
การสิ้นสุดไฟเบอร์ | - | - | - | ไม่มี | - | |
ข้อเสนอแนะ | ความยาวคลื่นสะท้อนกลับ | λ | นาโนเมตร | 1900-1200 | ||
การแยกการสะท้อนกลับ | - | เดซิเบล | - | 30 | - | |
คนอื่น | ESD | Vesd | วี | - | - | 500 |
อุณหภูมิในการจัดเก็บ | Tst | ℃ | -20 | - | 70 | |
ตะกั่วบัดกรีอุณหภูมิ | Tls | ℃ | - | - | 260 | |
ตะกั่วบัดกรีเวลา | t | วินาที | - | - | 10 | |
อุณหภูมิกรณีใช้งาน | สูงสุด | ℃ | 20 | - | 30 | |
ความชื้นสัมพัทธ์ | RH | % | 15 | - | 75 |
